行业标准《钢筋套筒灌浆连接应用技术规程》 JGJ 355-2015介绍（二）

行业标准《钢筋套筒灌浆连接应用技术规程》
JGJ 355-2015介绍（二）

王晓锋  沙安  洪洁  蒋勤俭  赵勇

6 接头型式检验

针对接头由三种材料组成的实际特点，《规程》在参照普通机械连接接头型式检验的基础上，提出了针对性要求。《规程》实施后，以往以《机械连接规程》为依据的接头型式检验报告均将作废，需按《规程》要求重新完成。

6.1 检验的条件

确定接头性能时，灌浆套筒材料、工艺、结构改动时，灌浆料型号、成分改动时，钢筋强度等级、肋形发生变化时，及型式检验报告超过4年，均需重新进行型式检验。

6.2 检验的试件与检验项目

考虑工程中接头连接钢筋对接的可能性很小，《规程》增加了3个偏置单向拉伸试件要求（如图2），型式检验的试件总数为12个。

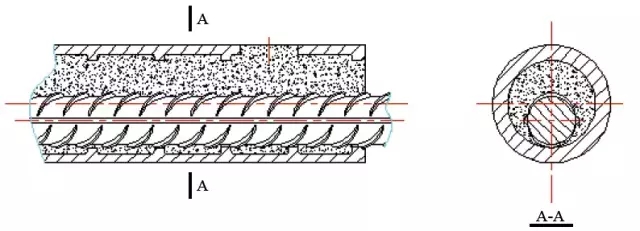

图2  偏置单向拉伸接头试件

为保证型式检验试件真实可靠，且采用与实际应用相同的灌浆套筒、灌浆料，《规程》要求试件制作应在型式检验单位监督下由委托单位制作。

由于试验时需要控制灌浆料强度，《规程》建议采用灌浆料拌合物制作不少于2组强度试件。考虑到预估灌浆料抗压强度等情况，实践中建议再多留一些试件。

接头试件及灌浆料试件应在标准养护条件下养护。

6.3 灌浆料强度

型式检验时的灌浆料强度宜与工程实际情况基本一致，不应过高或过低。《规程》规定了型式检验时的灌浆料强度范围，对28d强度85MPa的灌浆料，要求接头拉伸试验当天的灌浆料抗压强度为80MPa-95MPa，否则为无效检验。满足强度区间的持续时间并不会太长，上述规定实际上也是规定了型式检验的时间范围。如试验时间过晚而造成灌浆料强度超过上限，则所有接头试件均将作废。

6.4 试验方法

除《规程》规定内容外，接头型式检验试验方法均同《机械连接规程》。考虑到偏置单向拉伸接头试件的特点，《规程》规定仅量测抗拉强度，故采用零到破坏的一次加载制度即可。在考虑接头变形特性的情况下，《规程》提出计算大变形反复拉压试验变形加载值时，灌浆套筒范围内的计算长度对全灌浆套筒连接取套筒长度的1/4，对半灌浆套筒连接取套筒长度1/2，此规定仅适用于变形加载值确定，变形量测的标距仍同《机械连接规程》。

6.5 合格判定与表格

《规程》要求12个接头试件的抗拉强度实测值均应符合《规程》第3.2.2条要求，且3个对中试件、3个偏置试件的屈服强度实测值尚应符合《规程》第3.2.3条要求。残余变形和最大力下总伸长率应符合《规程》第3.2.6条的规定。

《规程》附录A给出了型式检验报告的格式，检测机构出具的检验报告应符合此要求。报告排版可以修改，但内容要符合附录A的规定，不得少项。

7 施工要求

7.1 基本要求

套筒灌浆连接施工应编制专项施工方案，施工方案应包括灌浆套筒在预制生产中的定位、构件安装定位与支撑、灌浆料拌合、灌浆施工、检查与修补等内容。灌浆施工的操作人员应经专业培训后上岗，培训一般宜由接头提供单位的专业技术人员组织。对于首次施工，宜选择有代表性的单元宜在正式施工前通过试制作、试安装、试灌浆验证施工方案、施工措施的可性能。施工现场灌浆料宜存储在室内，并应采取防雨、防潮、防晒措施。

7.2 构件制作

（1）预制构件钢筋及灌浆套筒的安装应采取可靠措施，以保证连接钢筋在全灌浆套筒中的插入深度、灌浆套筒与构件底部模板的垂直、灌浆套筒的可靠密封、灌浆管与出浆管的准确定位等。

（2）对半灌浆连接，机械连接端的钢筋丝头加工、连接安装、质量检查应符合《机械连接规程》的有关规定。

（3）构件混凝土浇筑前，应参考现行国家标准《混凝土结构工程施工质量验收规范》GB 50204（以下简称“《验收规范》”）的有关规定进行隐蔽工程验收。

（4）预制构件制作及运输过程中，应对外露钢筋、灌浆套筒分别采取包裹、封盖措施。

（5）预制构件出厂前，应对灌浆套筒的灌浆孔和出浆孔进行透光检查，并清理灌浆套筒内的杂物。

7.3 偏差控制

预制构件及后续施工偏差控制是影响接头施工质量的重要因素，规程对预制构件及现浇结构施工后的尺寸偏差要求如表2。表2远高于常规预制构件、现浇结构的要求，施工中应采取可靠措施以满足要求。《规程》第7章主要规定与灌浆套筒有关的验收要求，预制构件进场及现浇结构施工后，应按表2及《验收规范》的要求进行允许偏差验收。

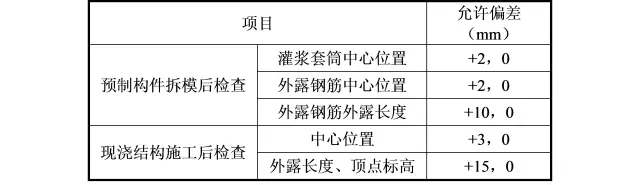

表2  预制构件及现浇结构施工后的允许偏差要求

7.4 安装施工准备

（1）连接部位现浇混凝土施工过程中，应采取设置定位架等措施保证外露钢筋的位置、长度和顺直度，并应避免污染钢筋。

（2）预制构件吊装前，应检查构件的类型与编号。当灌浆套筒内有杂物时，应清理干净。

（3）预制构件就位前，应检查现浇结构与预制构件的结合面；且外露连接钢筋的表面不应粘连混凝土、砂浆，不应发生锈蚀；当外露连接钢筋倾斜时，应进行校正。

（4）预制柱、墙安装前，应在预制构件及其支承构件间设置垫片。宜采用钢质垫片。可通过垫片调整预制构件的底部标高和构件垂直度；《规程》还提出了垫片处混凝土局部受压验算方法。

7.5 灌浆施工准备

（1）应根据构件类型合理选择灌浆施工及构件安装方式。钢筋水平连接时，灌浆套筒应各自独立灌浆；竖向构件宜采用连通腔灌浆，并应合理划分连通灌浆区域；竖向预制构件不采用连通腔灌浆方式时，构件就位前应设置座浆层。

（2）预制柱、墙的安装的临时固定措施设置应符合现行国家标准《混凝土结构工程施工规范》GB 50666的有关规定；

（3）采用连通腔灌浆方式时，灌浆施工前应对各连通灌浆区域进行封堵，且封堵材料不应减小结合面的设计面积。

（4）水平灌浆套筒连接主要用于预制梁和既有结构改造现浇部分的钢筋连接，《规程》第6.3.7条提出了详细的施工措施要求。

7.6 灌浆施工

（1）《规程》第6.3.8条对灌浆料用水、加水量、搅拌作出规定，并要求灌浆施工中每工作班应检查灌浆料拌合物初始流动度不少于1次，灌浆料强度检验试件的留置数量应符合验收及施工控制要求。

（2）《规程》第6.3.9条对灌浆施工提出了详细的要求：灌浆操作全过程应有专职检验人员负责现场监督并及时形成施工检查记录，检查记录应包括可以证明灌浆施工质量的照片、录像资料；环境温度应符合灌浆料产品使用说明书要求，不宜低于5℃且不得低于0℃，高于30℃时应采取降温措施；竖向钢筋连接应采用压浆法从灌浆套筒下灌浆孔注入；连通腔灌浆宜采用一点灌浆的方式，当一点灌浆遇到问题而需要改变灌浆点时，已封堵灌浆孔、出浆孔应重新打开，待灌浆料拌合物再次流出后进行封堵；灌浆料宜在加水后30min内用完；散落的灌浆料拌合物不得二次使用；剩余的拌合物不得再次添加灌浆料、水后混合使用。

（3）灌浆质量是影响接头连接性能的主要因素。《规程》第6.3.10条规定了灌浆施工无法出浆时的建议措施：对于未密实饱满的竖向连接，当在灌浆料加水30min内时，应首选在灌浆孔补灌；当灌浆料拌合物已无法流动时，可从出浆孔补灌，并应采用手动设备结合细管压力灌浆；补灌应在灌浆料拌合物达到设计规定的位置后停止，并应在灌浆料凝固后再次检查其位置符合设计要求；对竖向连接灌浆施工，当灌浆料拌合物未凝固并具备条件时，宜将构件吊起后冲洗灌浆套筒、连接面与连接钢筋，并重新安装、灌浆。

（4）灌浆料同条件养护试件抗压强度达到35MPa后（一般为24h），方可进入下一道工序施工；临时固定措施的拆除应在灌浆料抗压强度能确保结构达到后续施工承载要求后进行。

8 验收要求

装配式混凝土结构验收应符合《验收规范》的有关规定，可划入装配式结构分项工程。具体验收内容如下：

（1）型式检验报告核查。施工前及工程验收时均应核查型式检验报告：应由接头提供单位提交所有规格接头的有效型式检验报告；型式检验报告应在4年有效期内，可按灌浆套筒进厂（场）日期确定；型式检验报告的内容应符合《规程》附录A的规定，并与现场灌浆套筒、灌浆料应用情况一致。

（2）灌浆套筒进厂（场）应验收外观质量、标识和尺寸偏差。

（3）灌浆料进场验收。灌浆料进场时，应对灌浆料拌合物30min流动度、泌水率及3d抗压强度、28d抗压强度、3h竖向膨胀率、24h与3h竖向膨胀率差值进行检验。

（4）接头工艺检验。灌浆施工前，应对不同钢筋生产企业的进场钢筋进行接头工艺检验：应模拟施工条件制作3个对中接头试件和不少于1组的灌浆料强度试件，接头试件及灌浆料试件均应标养28d；接头工艺检验的内容为接头试件的抗拉强度、屈服强度及残余变形，灌浆料抗压强度；工艺检验可复检。

（5）灌浆套筒进厂（场）接头力学能能检验。灌浆套筒进厂（场）时，按不超过1000个灌浆套筒为一批，每批随机抽取3个灌浆套筒制作对中连接接头试件标养28d，并进行抗拉强度检验。此项为强制性条文，且不可复检。

（6）预制构件进场验收。按《验收规范》第9章的有关规定执行。对于专业企业生产的预制构件，进场时应按《规程》的有关规定提供验收资料：套筒灌浆接头型式检验报告；套筒进场外观检验报告；第一批灌浆料进场检验报告；接头工艺检验报告；套筒进场接头力学性能检验报告；等等。

（7）灌浆施工中灌浆料按批检验。灌浆施工中，每工作班取样不得少于1次，每楼层取样不得少于3次，每次抽取1组试件标养28d后进行抗压强度试验。

（8）灌浆质量检验。灌浆应密实饱满，所有出浆口均应出浆。

对于装配式混凝土结构，当灌浆套筒埋入预制构件时，以上2~5项检验应在预制构件生产前或生产过程中进行（其中第3项灌浆料进场为第一批），此时安装施工单位、监理单位应将部分监督及检验工作向前延伸到构件生产单位。第4、5项检验的接头试件可在预制构件生产地点制作，也可在灌浆施工现场制作，并宜由现场灌浆施工单位（队伍）完成。如工艺检验在构件生产地点完成，而接头不是由现场灌浆施工单位（队伍）制作完成，则在现场灌浆前应再次进行一次工艺检验。

9 小结

《规程》实施后，将作为钢筋套筒灌浆连接设计、施工及验收的主要依据

《规程》与《机械连接规程》的主要不同之处总结如表3。

表3  JGJ355与JGJ107规定的主要不同之处

《规程》的贯彻实施，将对促进钢筋套筒灌浆连接施工质量提高及装配式混凝土结构发展发挥重要作用。欢迎读者对《规程》提出意见和建议，以便不断修订完善。
