临近地铁减振技术研究与应用

1 工程概况

中关村论坛永久会址主会场为地下2层、地上1层，总建筑面积约6.5万㎡，地上面积约2万㎡。地上为钢结构，主要由3 000 ㎡主会场、1 800 ㎡宴会厅以及多功能厅和前厅构成。地下为钢筋混凝土结构，主要为多功能厅、会议室及车库。

本项目基底埋深8.5~10.95 m，距地铁16号线万泉河站至西苑区间水平距离约30 m，垂直距离约12 m。本项目实施后满足环境振动标准为昼间不大于70 dB、夜间不大于67 dB的要求。

2 减振设计方案

2.1 减振垫铺设范围

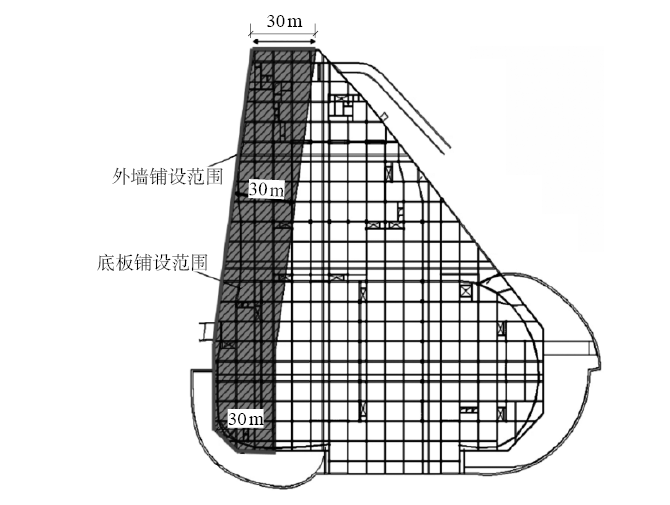

根据专题研究报告，本项目通过铺设减振垫实现减振设计。减振垫铺设面积约8 000 ㎡。减振垫铺设范围为西侧地下连续墙内侧30 m距离范围内底板区域及外墙面区域，如图1所示。

图1 减振垫铺设范围示意

2.2 减振垫参数

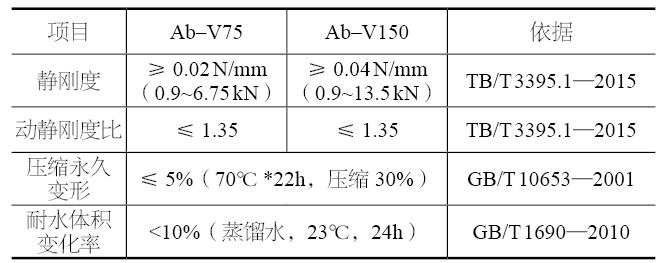

本工程采用特种聚氨酯减振垫，型号为Ab–v75、Ab–v150两种，分别用于侧墙和底板隔振，具体参数指标见表1。

表1 特种聚氨酯减振垫参数指标

特种聚氨酯是一种具有特殊微闭孔结构的聚氨酯材料，介于橡胶与塑料之间，既具有橡胶的弹性，又具有塑料的耐久性。特种聚氨酯减振垫可在复杂环境和多变条件下稳定、持久地发挥减振隔声的作用。

2.3 节点大样

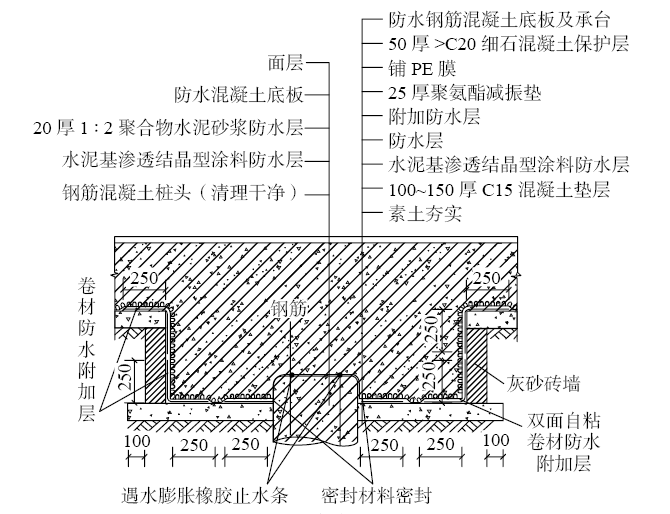

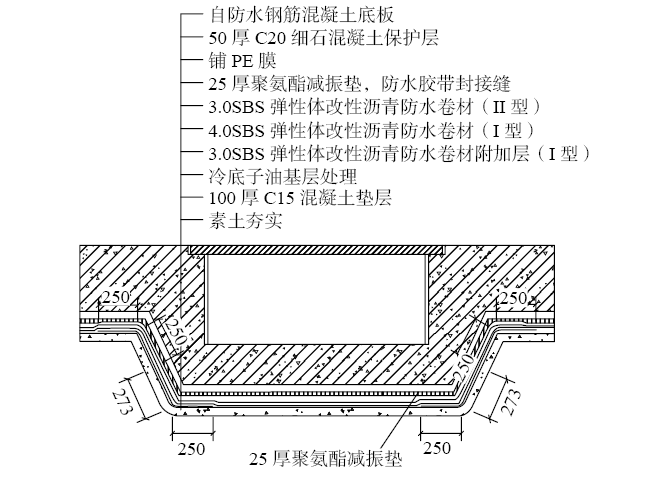

本工程基础为桩筏基础，底板变标高处较多，各类坑井数量较大，增加了减振垫设置难度。桩头及坑井处的减振垫铺设如图2所示。

（a）

（b）

图2 减振垫示意

（a）示意1；（b）示意2

3 减振垫施工技术要求

3.1 施工工艺流程

减振垫施工工艺流程：清理基面→定位放线→施胶铺设→粘贴防水胶带→铺设PE膜保护→浇筑混凝土保护层。

3.2 施工技术要求

3.2.1 基底处理

铺设前要求基底粘接面要清洁、干燥、无油污，如有预埋的铁件，表面需要除锈，对于油污表面须预先处理。检查垫层和防水层是否平整完好。观察地面平整度，将基层表面的浮土及杂物进行清理，并剔除表面突出物，使基层平整，当表面达到铺装条件后方可进行铺装。

3.2.2 定位放线

铺设前先根据需要铺设的建筑平面形状对减振垫在图纸上进行排列，尽量减少减振垫材料的剪裁，减少接缝。根据减振垫的排列图进行放线，或在基底上画墨线，或采用拉线的方式进行定位。

3.2.3 施胶铺设

在铺设安装前，应将材料铺平放置至少2 h，以释放材料内部张力。材料接缝粘接时采用类型合适的胶粘剂。可用多用途刀或美工刀切割材料，密度较大的材料需要采用往复锯或圆锯进行切割。气温条件应在5 ℃以上，铺设时保持作业面干燥整洁。

从建筑一侧向另一侧铺设，铺设时先用风机将表面吹干净，然后将胶粘剂喷涂到基底上，再将减振垫铺设到位，减振垫边与定位线误差不超过5 mm。平面铺装过程中采用间隔竖向施胶方式，在整张板上短边方向竖向进行布胶，竖向布胶间距不大于500 mm，施胶厚度1~3 mm，施胶宽度200 mm，涂抹胶的面积不小于板总面积的30 %。

铺设时应注意随时校正接缝，使接缝互相密贴，同时做到接缝横平竖直。待密封胶凝固后再采用胶带对减振垫接缝位置进行粘接。要求粘接平整、不漏水。减振垫四周应与结构其他部位紧密相接，采用密封胶将垫子四周与结构相接的位置进行密封。

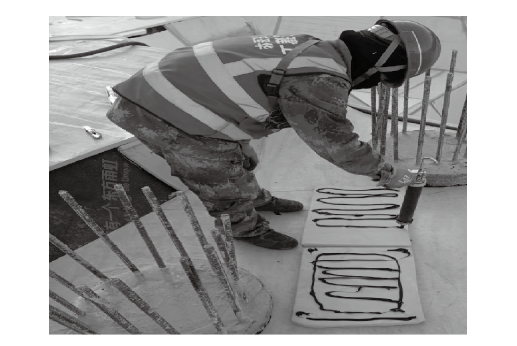

铺装完成后再进行边角检查，对垫板四角倒角处空隙进行打胶封闭。遇转角及阴阳角处按角度对弹性垫板进行切割，并用聚氨酯胶粘剂在3 mm以上缝隙处进行拼缝处理。施胶铺设如图3所示。

图3 施胶铺设

3.2.4 粘贴防水胶带

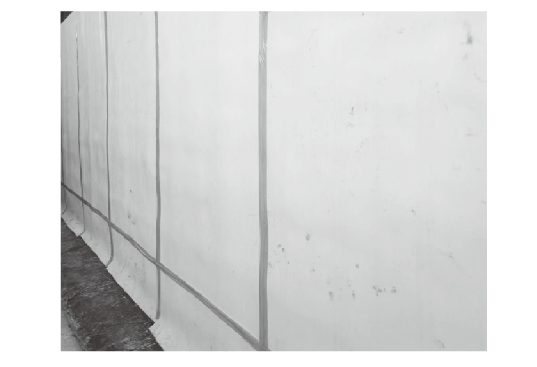

材料尽可能铺设平整，材料之间尽可能不要有间隙，材料之间连接应用胶带密封，且要粘接牢固，密封严实。防水胶带效果如图4所示。

图4 防水胶带效果

3.2.5 铺设PE膜

一个区域铺装完毕，可铺装相邻区域，当所有减振垫板验收合格后再铺装PE薄膜。PE薄膜错缝搭接，搭接宽度不少于100 mm。接缝处采用胶带粘接，防止砂浆进入减振层。

4 减振效果评价

根据三维时程动力响应有限元计算结果，当地铁列车以正常时速80 km/h行驶、筏板板厚为0.7 m、无隔振材料条件下，本项目地下2层北段距隧道35 m处的加速度振级为68.9 dB，加速度振级最大，地下2层南端距离隧道62 m处的加速度振级为68.2 dB。

中关村论坛永久会址环境振动标准指标限制为昼间70 dB、夜间67 dB，可见存在振动超出控制标准的情况。项目建成后进行现场环境振动测试，观测和评价地铁运行对本项目的振动影响。根据测试结果，上述模拟点位处实测结果为：地下2层北段距隧道35 m处的加速度振级为64.4 dB，地下2层南端距离隧道62 m处的加速度振级为63.7 dB。由此可见，在西侧30 m距离范围内底板区域内铺设隔震垫后，可以满足本项目对环境振动标准的要求。

5 结束语

以中关村论坛永久会址项目为例，介绍了本工程采用的减振技术，通过减振材料选择、节点处理、施工工艺及技术要点等，可供类似项目参考。
