面向综合管线优化的BIM建模及在施工质量管理中的应用

1 工程概况

本工程为宁波市轨道交通7号线、8号线一期工程下应南车辆段，该车辆段采用“地铁+物业”上盖开发模式。地上1层为车辆段库房，其上为物业车库层（转换层）和上盖开发；车库层及以上物业开发不在本次下应南车辆段建设范围内。结构类型为现浇混凝土框架结构，基础形式采用柱下承台+钻孔灌注桩。项目效果如图1所示。

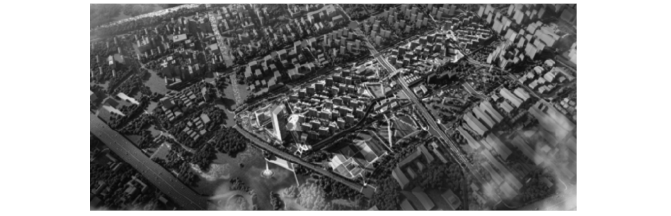

图1 项目效果

项目位于车辆段东北侧，西侧与1标段相邻，项目总占地面积约17万m²，其中盖体占地面积9.5万m²，盖外单体建设占地面积约7.5万m，主要施工内容包括以下几段。

（1）8号线TV区（试车线范围）。

（2）7号线：联合检修库、镞轮库、咽喉区（出入段线侧)、盖外单体（宿舍楼、综合楼、公安派出所、杂品库、门卫房）、上跨桥1座、匝道桥2座，东侧河道；全场段道路、景观绿化、室外综合管线、给排水及燃气接驳、雨污水改迁及其他管线改迁配合工程。

1.1 综合管线概况

本标段负责下应南车辆段全场段室外综合管线及接驳工作，包含强电、弱电、给排水、燃气共计4个专业。其主要施工内容包含：强弱电电缆沟、电缆隧道、预埋管道、雨水、污水、中水、给水、消防（自喷、供水）、燃气管道、化粪池、提升泵站、雨水回用池。综合管线工程量见表1。

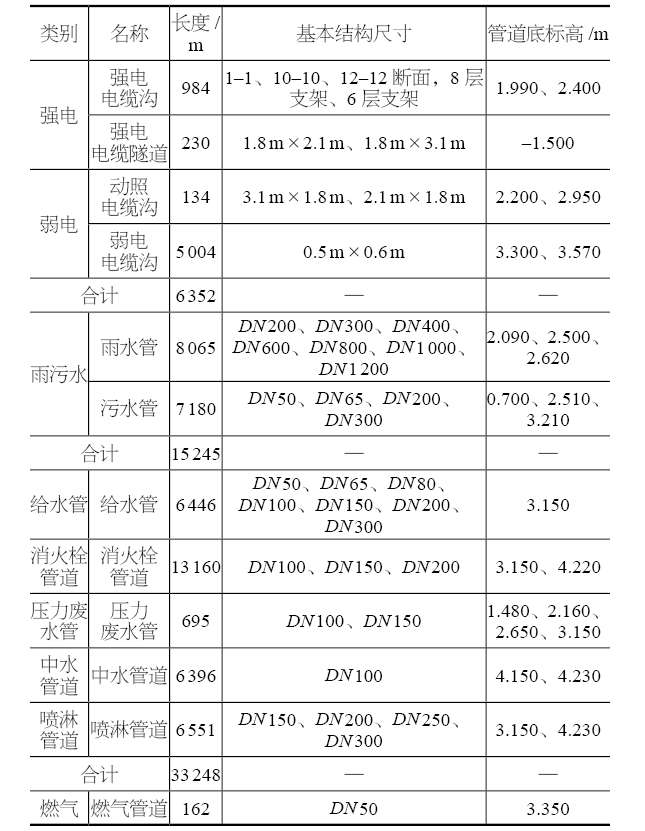

表1 综合管线工程量汇总

本项目综合管线施工主要内容包含以下几方面。

（1）强电埋管、通信埋管。均为镀锌钢管，股道两侧2 m范围、道路下方7 m、5 m、4 m素混凝土包封。

（2）室外埋地排水管。重力管管径采用HDPE中空壁聚乙烯缠绕排水管（SN≥8 kN/m²），橡胶圈承插连接。穿越股道的重力流排水管需采用Ⅱ级承插式钢筋混凝土排水管，橡胶圈承插连接。压力管道采用内外涂塑钢管，卡环或法兰连接。

（3）生产、生活给水管。埋地敷设DN≥100时，采用内衬水泥、外设防腐的离心球墨铸铁管，滑入式（T形）柔性连接；埋地敷设DN<100时，采用内外涂塑钢管，螺纹连接；盖下吊装时采用内外涂塑钢管，法兰或沟槽连接。埋地敷设时采用内衬水泥、外设防腐的离心球墨铸铁管，滑入式（T形）柔性连接；盖下吊装时采用内外壁热镀锌钢管，沟槽连接。

（4）消防给水管材。埋地敷设时采用内衬水泥、外设防腐的离心球墨铸铁管，滑入式（T形）柔性连接；盖下吊装时采用内外壁热镀锌钢管，沟槽连接。

1.2 工程难点

管线存在错综复杂，涉及技术、管理、环境及协调等多方面难点。根据项目特点，综合管线施工的难点主要包含优化设计、质量控制和多方协调等方面。

（1）管线布局的优化设计，需确保各类管道（如给排水、燃气、热力、通信等）在有限的空间内科学合理地布置，既要满足各自的功能需求，又要避免相互干扰与冲突，这对设计人员的专业素养与空间想象力提出了极高要求。

（2）施工过程中的质量控制尤为关键，不同材质的管道连接技术复杂多样，需严格遵循规范操作，以防止渗漏、断裂等质量问题，影响整体系统的安全与稳定。

（3）施工环境的不确定性也是一大挑战，如地质条件复杂、地下水位高、既有构筑物干扰等，均可能增加施工难度与风险。

（4）协调各方利益与资源分配也是不可忽视的难点，包括与政府部门、周边居民、其他施工单位等的沟通协调，确保工程顺利进行并减少对周边环境影响。

综上所述，考虑综合管线施工工程难点，需综合运用先进技术、科学管理手段及有效的沟通协调策略，方能确保工程质量和进度。

2 基于BIM的管线精细化建模

为了解决综合管线施工过程的难点，本研究引入BIM技术建立精细化模型。基于BIM精细化模型，提出管线协同优化机制，有效地避免管线碰撞，保证施工质量。

2.1 综合管线施工BIM建模流程

在综合管线施工中，BIM技术的应用极大地提升了设计、施工与管理的效率与精度。机电管线BIM建模流程是一个系统化、精细化的过程。

（1）项目准备与需求分析阶段。此阶段需明确项目范围、目标及BIM应用的具体要求，收集并整理机电设计图纸、技术规范、设备清单等基础资料，为后续建模工作奠定坚实基础。

（2）BIM模型构建阶段。该阶段利用专业的BIM软件（如Revit、AutoCAD等），依据设计图纸与规范，逐一创建各类机电管线（如给排水、暖通空调、电气等）的三维模型。此过程需注重模型的准确性、完整性与协调性，确保各管线之间及与建筑结构之间的无冲突布置。

（3）模型审核与优化阶段。通过BIM软件的碰撞检测功能，自动识别并标记出管线间的潜在冲突点，如空间占位冲突、标高不一致等，随后组织设计、施工等多方团队进行评审与讨论，对模型进行必要的调整与优化，以消除冲突，提升设计质量。

（4）模型输出与应用阶段。优化后的BIM模型可转化为多种格式文档，如二维图纸、三维视图、动画模拟等，用于指导现场施工、材料采购、进度控制及后期运维管理。此外，BIM模型还支持信息共享与协同工作，促进项目各参与方之间的有效沟通与协作。

综合管线施工BIM建模流程是一个集成设计、审核、优化与应用于一体的综合性过程，它通过数字化手段实现了机电管线施工的高效、精准管理，为提升工程质量与效率提供了有力支持。

2.2 协同优化机制

BIM模型的构建过程不是三维几何信息的堆砌，而是融入了丰富的语义信息与属性数据。在管线系统中，这包括管道的材质、规格、压力等级、流量要求、保温防腐措施等详细技术参数。同时，BIM模型还集成了空间位置信息，如管道的坐标、高程、走向以及与周边结构物的相对位置关系，确保模型能够真实反映实际施工环境。

在协同优化阶段，BIM平台提供了强大的可视化与分析工具，使各专业团队能够直观地发现管线间的冲突与干扰。例如，通过碰撞检测功能，BIM软件能够自动识别出管道交叉、重叠或占用同一空间区域的情况，并以高亮显示或报告形式呈现给用户。此外，空间分析功能还能帮助评估管道布局对建筑结构、通风、照明等方面的影响，从而提出科学合理的优化方案。

为了实现多专业、多团队的协同工作，BIM模型集成了项目管理、文档管理、版本控制等辅助功能。项目管理者可以设定不同的访问权限与工作流程，确保各参与方能够按照既定的规则与流程进行模型查看、编辑与审批。同时，BIM平台还支持在线会议、即时通信等沟通工具，使得团队成员能够跨越地理界限进行实时交流与协作。

在优化过程中，BIM模型还具备动态更新与版本管理的特性。每当有新的优化方案被提出并确认后，BIM模型将自动更新以反映最新的设计成果。同时，平台将保留历史版本记录，以便进行回溯与对比。

基于BIM的管线协同优化机制不仅关注设计与施工阶段的问题解决，还延伸到运维阶段。通过BIM模型与运维管理系统的集成，可以实现对管线系统的实时监控、故障诊断与预防性维护。这有助于提前发现潜在问题并采取措施加以解决，从而保障管线系统的长期稳定运行。基于BIM技术的管线协同优化机制具有闭环控制的作用。

基于BIM的管线协同优化机制通过构建全面、详尽的三维模型、提供强大的可视化与分析工具、实现多专业协同工作与动态更新管理等功能，为管线系统的设计与施工带来了革命性的变革。它不仅提高了设计与施工的效率与质量，还为运维管理提供了有力的数据支持与技术保障。

3 施工过程综合管线优化

3.1 管线优化驱动的质量提升

在项目的施工过程中，建立了精细化的BIM模型，如图2所示。模型中包含了强电及弱电的电缆沟、电缆隧道、电缆管线、管井等，中水、消防水、市政给水、雨水、污水等给排水管线、管井等。

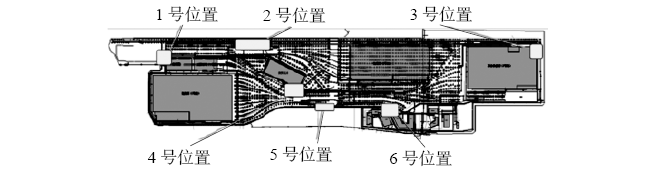

图2 BIM精细化模型示意

同时为更好地体现场地内服务综合管线调整，在模型中体现了地基处理的桩基、内部道路、运用库、综合楼、洗车库等土建内容。针对机电综合管线，特别建立了精细化族库，如图3所示。

（a）

（b）

（c）

（d）

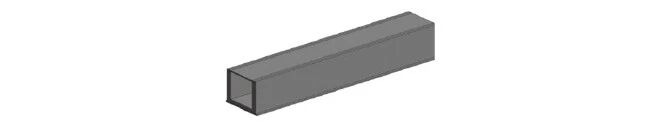

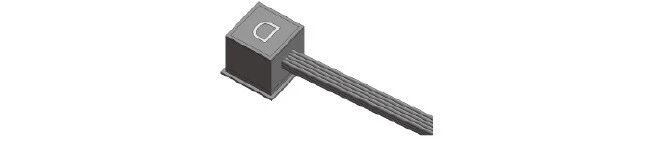

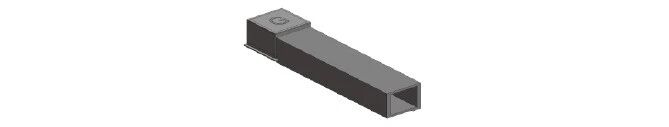

图3 综合管线模型族库

（a）电缆隧道及管井；（b）电缆沟；（c）电缆沟；

（d）给排水各专业管线及器管井

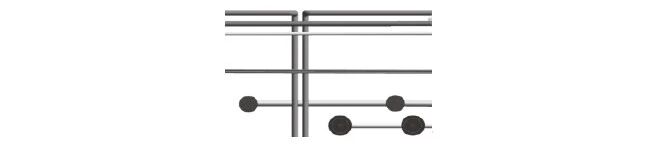

面向具体的施工过程中，由于二维图纸的可视化程度有限，且很难做到建筑、结构、机电多专业的协同工作，容易导致管线之间的碰撞，严重影响了施工质量。因此，在BIM精细化模型的基础上进行了综合管线调整优化。具体调整见表2。

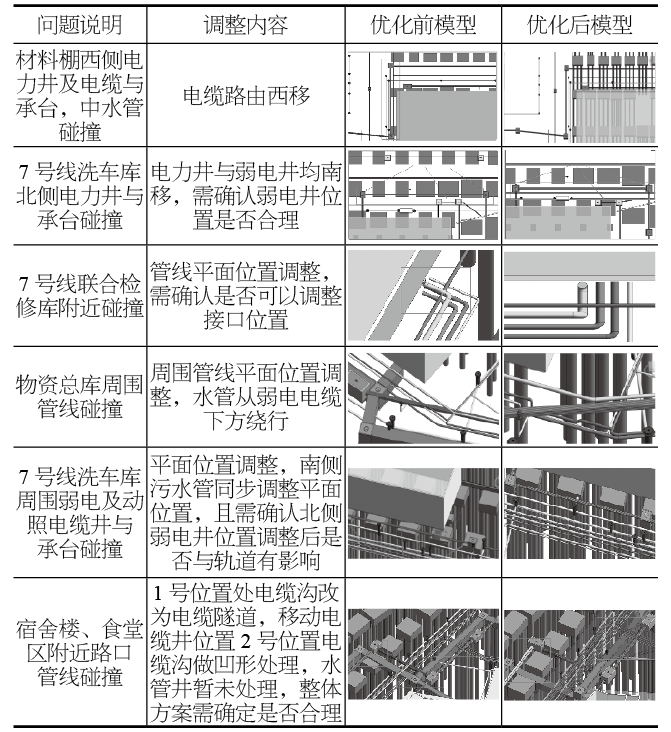

表2 综合管线部分调整内容

3.2 BIM模型的应用效果

在BIM精细化建模及协同优化的驱动下进行综合管线的有效调整，有效地提高了施工效率和质量，缩短了施工工期，降低了施工成本。和同类型项目对比，取得的效果如图4所示。

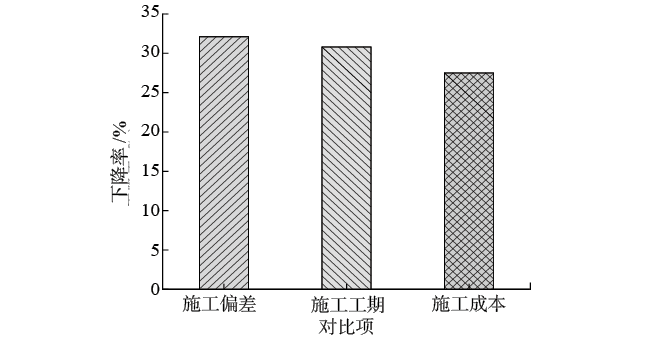

图4 和同类型项目对比取得的效果

4 结论

为了解决施工过程综合管线复杂交错导致施工质量差的问题，本研究提出了面向综合管线优化的BIM建模方法。以宁波市轨道交通7号线、8号线一期工程下应南车辆段为研究对象进行工程应用。研究过程中主要得到了以下结论。

（1）根据项目特点，综合管线施工的难点主要包含优化设计、质量控制和多方协调等。

（2）引入BIM技术形成了精细化建模方法，包含项目准备与需求分析，模型构建，模型审核与优化和模型输出与应用4个阶段。基于BIM精细化模型，提出了管线协同优化机制。

（3）面向工程实际给出了具体的综合管线优化措施。通过调整管线的布置情况有效地提高了施工质量，缩短了施工工期，降低了施工成本，进一步验证了本研究方法的可行性。

未来，面向综合管线优化的BIM建模方法及施工质量管理，应聚焦于智能化、自动化建模技术的开发，以及BIM与大数据、物联网技术的深度融合，以实现更高效、精准的管线优化与施工质量控制，提升建筑项目的整体效能与可持续性。
